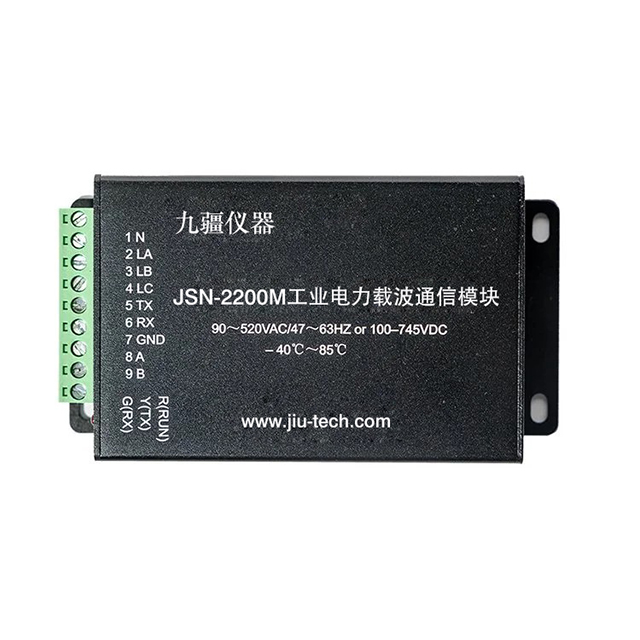

JSN-2200M載波模塊是面向中低壓通用工業電力載波應用的高性能模塊。 寬壓交直流供電和載波通信，內嵌大功率線路驅動，可大幅提升通信穩定性和通信距離。 適用于復雜電力線環境，可用于一般工業和工業物聯網(iot)方向的應用。本產品批量訂購支持固件定制服務，也可定制全國產化版本。
特性
● 供電通信一體化設計
● 載波交直流通用
● 支持自組網
● G3.PLC 標準
● 支持CSMNCA和AES加密
● 工業鋁殼，壁掛式安裝
特性
● 隧道燈控應用
● 鐵路缺口、斷軌監測
● 礦井載波通信
● 工業物聯網
技術參數
| 用戶通信端口 | RS232/485:115200bps.8.1.N(默認，其他波特率可更改) |
| 防護等級 |
電源接口:浪涌抗擾度2KV(line toline): 靜電6KV/8KV(接觸/空氣) 通訊端口:RS232.靜電:ISKV:RS485，浪涌:800W每線 |
| 工作電壓 | 90-520VAC/47-63HZ 或 100-74SVDC，電源隔離3KV |
| 組網節點數 | 最大 500 |
| 最大中繼級數 | 15 |
| 用戶載波速度 | 45Kbps@FCC 波段(Max) |
| 載波編碼 | OFDM(BPSK/QPSK/QAM) |
| 載波頻率 | 150Khz-500Khz(FCC默認)/3SKhz-90Khz(CA) |
| 內置加密引擎 | AES128/192/256 |
| 線路驅動 | 內置 2A功放: |
| 丟包/誤碼率 | < 10 -5 |
| 傳輸距離 | 點對點典型通信距離3Km |
| 標稱阻抗 | 50 歐姆/75 歐姆 |
| 輸出信號 | 12VPP |
| 動態范圍 | 105dB |
| 通信協議 | G3-PLC |
| 功耗 | 靜態0.3W，典型發送約1W(@50歐姆)，峰值6W: |
| 溫度范圍 | -40-105℃ |
